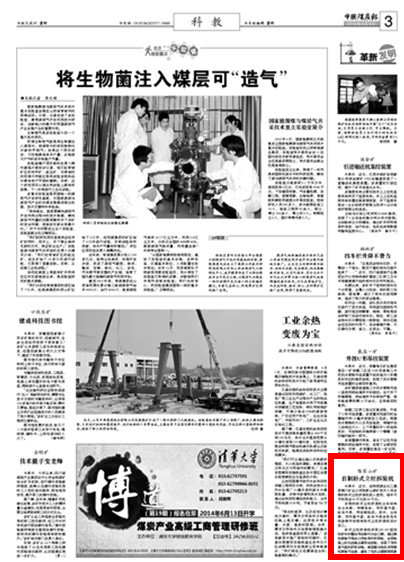

中國煤炭報 2014年4月9日 第三版
近日，由陜西煤業化工集團銅川礦業公司陳家山煤礦技術人員自制的臥式立柱拆裝機投入使用，每年可節約資金50萬元至80萬元。
自制的臥式立柱拆裝機主體結構由主體架、伸縮油缸、導向套卡盤、缸體卡具、傳動部組成。其中，主體架、導向套卡盤、缸體卡具由機電車間參照市場現有臥式立柱拆裝機設計加工。
臥式立柱拆裝機采用JH-8T型回柱絞車的整體傳動部作為動力源，通過彈性聯軸節將動力傳給渦桿和渦輪，由渦輪軸上的內齒離合器帶動齒輪，實現了導向套卡盤的拆卸功能。減速器與電機采用彈性聯軸節連接，避免了電機過載燒損現象的發生。
編輯：郝 龍
